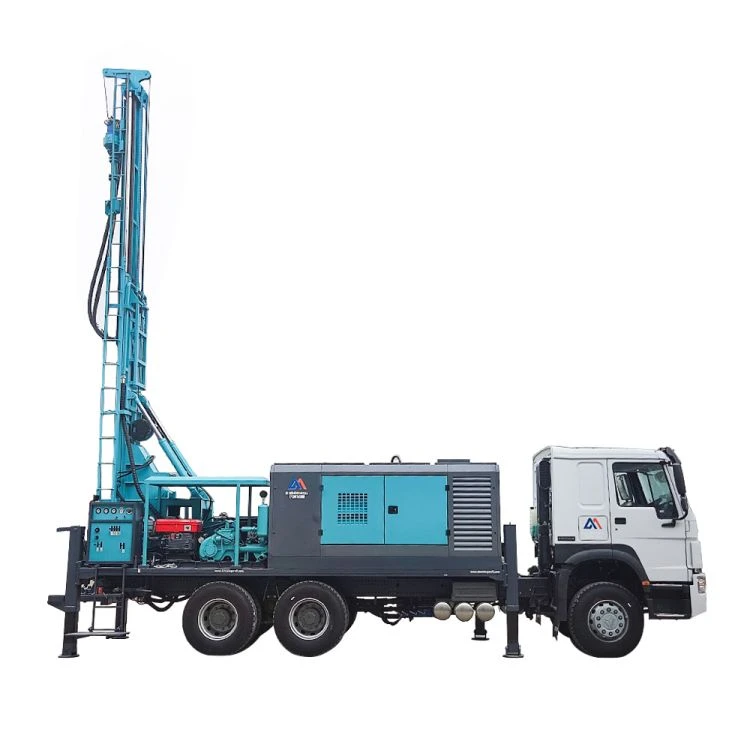

Offer Drilio Dŵr Twll Turio wedi'i osod ar lori





Paramedrau Technegol	MWT{0}}	MWT{0}}	MWT{0}}	MWT{0}}	MWT{0}}	MWT{0}}	MWT{0}}	MWT{0}}
Dyfnder dril (m)	180	250	280	350	400	500	680	800
Diamedr drilio (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Injan Offer	Yuchai 65kW neu PTO	Yuchai 70kW neu PTO	Yuchai 75kW neu PTO	Yuchai 92kW neu PTO	DEUTZ 103kW neu PTO	Yuchai 118kW neu PTO	Cummins 154kW neu PTO	Cummins 194kW neu PTO
Strôc porthiant(m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Hyd pibell drilio (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Cyflymder swing (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Torque swing(Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Grym codi rig(T)	12	14	17	18	25	26	30	36







Gallu

Diamedr twll: 140 - 325 mm (51/2 modfedd - 13 modfedd)

Dyfnder Uchaf: 250 metr @ 203 mm (8 modfedd) diamedr

Dull Drilio: DTH a Rotari Drilio



Prif Symudwr

Opsiwn 1: Defnyddio system PTO a defnyddio blwch gêr trawsyrru i gael pŵer o injan lori (290hp/336hp/371hp) i yrru system hydrolig.

Opsiwn 2: Cyfluniad unigol y rig gydag injan diesel 75kw.



Strwythur Llwyfan

Strwythur dur math I a C wedi'i weldio â dyletswydd trwm wedi'i orchuddio â phlatiau gratio 5mm



Cymanfa Mast

Mae ffyniant dril cyfansawdd yn cael ei godi gan silindrau deuol, gan gynyddu grym codi a lleihau dimensiynau trafnidiaeth.

Hyd mast cyffredinol: 8000 mm

Trawiad pen troi: 6600 mm

Trin gwialen: 6 m

Agoriad canolwr: 14 mewn (355 mm)

Silindrau codi mast: Mae mast yn cael ei godi gan silindrau hydrolig deuol



System fwydo

1 x silindr hydrolig actio dwbl gyda system weindio rhaff 1:3

Grym tynnu i fyny: 17 tunnell

Grym tynnu i lawr: 10 - 110 tunnell

Cyflymder codi: 25 m/munud

Cyflymder tynnu i lawr: 30 m/munud



Cynulliad pen troi

Corff dur hunan-ddatblygedig gyda gostyngiad gêr sbardun ac iro bath olew, wedi'i yrru gan moduron hydrolig deuol.

Trorym uchaf: 6000 Nm

Cyflymder: 66 - 135 rpm rheolaeth ddirwy



System hydrolig

2 x pympiau mesurydd ar gyfer bwydo a chylchdroi

1 x pwmp mesurydd ar gyfer pwmp mwd

3 x pympiau mesurydd ar gyfer oerach hydrolig, gweithrediad ategol a micro-borthiant.

Pwysedd system uchaf: 2900 psi (200 bar)

Oerach olew hydrolig: 70 gpm

Capasiti tanc olew hydrolig: 600 litr



Panel rheoli

Mae'r panel rheoli canolog wedi'i leoli yng nghefn yr uned gyda mynediad hawdd i'r llawr drilio ac mae ganddo'r holl offer angenrheidiol, systemau rheoli a switshis brys. Darperir dyfais cloi i sicrhau diogelwch y panel rheoli.



Wrench tynnu

Darperir 4 x jac lefelu hydrolig ar gyfer gosod a lefelu'r jaciau yn gyflym, gyda chanllawiau telesgopig trwm. Darperir falfiau gwirio cloi er diogelwch ac mae ganddynt ddigon o gapasiti cynnal llwyth.



Pwmp chwistrellu dŵr / ewyn (dewisol)

Pwmp triplex chwistrellu dŵr a weithredir yn hydrolig gydag ategolion angenrheidiol, rheolydd pwysau, rheolydd llif, falf wirio a hidlydd sugno.

Llif Uchaf: 80 lpm

Pwysedd Uchaf: 40 kg/sq.cm

Newidiwr gwialen sengl: Newidiwr gwialen sengl a weithredir â llaw ar gyfer cysylltu gwialen drilio i'r pen troi

Winsh: Winsh ategol a weithredir yn hydrolig ar gyfer llwytho gwialen drilio i mewn i newidiwr gwialen gyda chynhwysedd codi 5 tunnell.



Peiriant Weldio

Mae eiliadur weldio lled-brwsh wedi'i yrru'n hydrolig ar gael ar gyfer casin weldio

Maint electrod a argymhellir: 2.5 mm i 5 mm yn unig

Cyfredol Weldio: 300 amp @ cylch dyletswydd 60%.

Cam sengl dewisol: 6.0 kVA @ 220v, 50 Hz



Lubricator Llinell Nwy

Mae iro mewnol math venturi actio cadarnhaol ar gael ar gyfer olewu morthwylion twll isel.

Capasiti tanc tanwydd: 15 litr

Pwysau gweithio: 350 psi



Cywasgydd aer a argymhellir

MININGWELL/ATLAS COPCO/LIUTECH

Capasiti cywasgydd aer:

1100CFM – 25 BAR – injan 309kW

900CFM – 22 BAR – injan 228kw



Pwmp mwd

Pwmp mwd BW 250 a weithredir yn hydrolig

Strôc: 4″ (100 mm)

Pŵer injan: 15 Kw

Dadleoli (uchafswm a argymhellir): 250L/munud

Pwysau gweithio uchaf: 2.5Mpa

Ategolion ychwanegol: Golau nos, blwch offer, stondin morthwyl

Llawlyfr defnyddiwr: Llawlyfr gweithredu, cynnal a chadw a darnau sbâr



Opsiynau lori

Tryc SINO HOWO: 6 * 4/6 * 6/8 * 4

Tryc Dongfeng: 6 * 4/6 * 6/8 * 4

Tryc Shaanxi: 6 * 4/6 * 6/8 * 4







Mae ein rig drilio twll turio wedi'i osod ar lori yn gynnyrch wedi'i addasu y gall cwsmeriaid ei addasu yn unol â'u hanghenion gwirioneddol.
