I . Cyfluniad a tharddiad uned gyflawn
Cydrannau Technoleg Craidd
Elfen Sgriw Cywasgydd (cywasgiad un cam)
Cydrannau wedi'u mewnforio
System reoli
Nghyplyddion
Falf Llwytho/Dadlwytho Derbyn, Falf Rheoleiddio, Falf Solenoid
Hidlydd cymeriant aer, hidlydd olew, gwahanydd aer olew
Pibellau hyblyg tymheredd uchel
Cynhyrchir yr holl gydrannau uchod, gan gynnwys y system reoli a rhannau eraill, gan Atlas Copco Airpower yng Ngwlad Belg neu OEM a weithgynhyrchir yn Ewrop .
Cydrannau Domestig
System siasi trelar a echel, wedi'i gynllunio'n arbennig ar gyfer amodau ffyrdd Tsieineaidd
Peiriant Diesel: Dongfeng Cummins China Peiriant Cam IV
Lloc, cotwm gwrthsain, a bafflau
Tanc storio aer a falf ddiogelwch
Uned ffan oeri ac rheiddiadur
Pibellau hyblyg tymheredd amgylchynol a phibellau tanwydd
Cymalau a chastiau pibell amrywiol
Hidlydd disel
Gêr
Falf bwysedd lleiaf
Synwyryddion a gwifrau cysylltiedig
Ymhlith y rhain, gweithgynhyrchir yr injan diesel gan Dongfeng Cummins Engine Co ., Ltd ., tra bod cydrannau eraill yn OEM a gynhyrchir gan gyflenwyr Atlas Copco yn Wuxi .
Ii . Prif arddangosfa reoli
Gauge pwysau gweithio cywasgydd
Botwm llwytho cywasgydd
Mesurydd awr gweithredu cronnus
Goleuadau dangosydd larwm a nam
Botwm cychwyn/stopio a modiwl rheoli
Tanc tanwydd ac arddangosfa tanc def (wrea)
Dangosydd Lefel Olew Elfen Sgriw
Dangosydd clocsio hidlydd cymeriant aer
Iii . Prif Ddyfeisiau a Swyddogaethau Amddiffyn
Amddiffyn Diffodd Awtomatig:
Tymheredd allfa cywasgydd golau larwm uchel
Pwysedd olew injan golau larwm isel
Tymheredd oerydd injan golau larwm uchel
Goleuadau larwm lefel tanwydd isel a def
Caeadu hunan-wirio ac adfywio aftertreatment yn brydlon
System cyflymder safonol ar gyfer optimeiddio arbed ynni
IV . Dogfennau ac eitemau cyfeilio
Llawlyfr Gweithredu a Chynnal a Chadw Cynnyrch
Catalog rhannau sbâr
Tystysgrifau Llongau Pwysau a Falf Diogelwch
50- pecyn cynnal a chadw awr

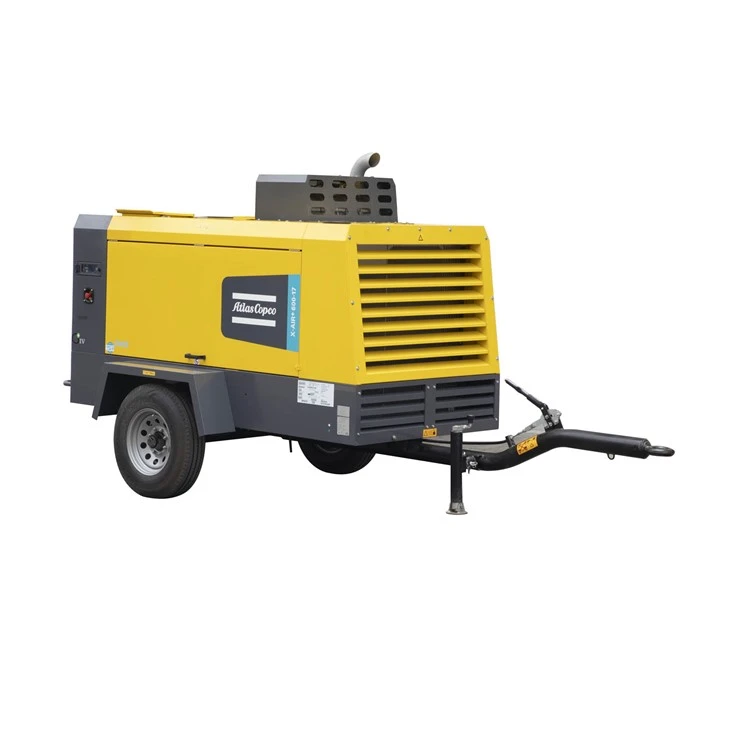

Manylion X-Air 600-17
1. Prif baramedrau technegol
Ffurflen Cywasgydd Aer: Cywasgiad Sgriw Cynradd, Oeri Aer, Gyriant Peiriant Diesel, Gweithrediad Symudol Maes
|
Paramedr Technegol
|
|
X-Air + 600-17
|
|
Fad cyfaint nwy wedi'i raddio
|
Metr ciwbig/munud m ³/min
|
17.2-14.3
|
|
Pwysau gweithio
|
Bar
|
5-17
|
|
Uchafswm cyflymder yr injan (llwyth llawn)
|
Rpm (chwyldroadau y funud)
|
2200-1900
|
|
Sgriwio cyfaint olew iro
|
Codi l
|
42 (maint amnewid fesul cylch cynnal a chadw)
|
|
Cyfaint y tanc storio nwy (tanc gwahanu olew a nwy)
|
Codi l
|
76
|
|
Tanc tanwydd/capasiti tanc wrea
|
Codi l
|
175/-
|
|
Cynnwys olew yn yr allfa aer cywasgedig
|
ppm
|
<5
|
|
Tymheredd allfa aer cywasgedig (yn seiliedig ar amodau cyfeirio â sgôr)
|
Celsius 0 c
|
100
|
|
Amodau gweithredu cyfeirio â sgôr
|
|
|
|
Pwysau cymeriant absoliwt
|
Bar
|
1
|
|
lleithder aer cymharol
|
%
|
0
|
|
Tymheredd Aer Cilfach
|
Celsius 0 c
|
20
|
|
Amodau gwaith eithafol
|
|
|
|
Pwysau gweithio effeithiol lleiaf o danc storio nwy
|
Bar
|
4
|
|
Uchafswm pwysau gweithio effeithiol tanc storio nwy (dadlwytho)
|
Bar
|
18
|
|
y tymheredd amgylchynol uchaf
|
Celsius 0 c
|
50
|
|
Isafswm y tymheredd cychwyn
|
Celsius 0 c
|
-10/-25 (cychwyn oer dewisol)
|
|
Uchder uchaf
|
Mi M.
|
3000
|
2. injan diesel
| wneuthurwr | Cummins | |
| fodelith | B5.9CS4 Safon GIV | |
| Pŵer allbwn ar gyflymder â sgôr | Kilowat KW | 154 |
| Ffactor llwytho | % | - |
| oerydd | Oerydd | |
| Silindrau | Incel silindr inline 6- | |
| Cyfaint system olew iro | Codi l | 16.5 (maint amnewid fesul cylch cynnal a chadw) |
| Capasiti system oeri | Codi l | 28 |
3. Dimensiynau a phwysau cyffredinol
| Hyd Peiriant Cyfan * Lled * Uchder - Math o Trelar (gan gynnwys MOP) | Milimedr MM | 4700*1940*2400 |
| Hyd peiriant cyfan * lled * uchder - math o flwch | Milimedr MM | 2960*1400*2110 |
| Trelar/Blwch Pwysau Peiriant Cyfan (Pwysau Gwlyb) | Cilogram (kg) | 2300/2200 |
| Maint falf gwacáu | Modfedd i mewn | 1*G2,1*G3/4 |
